1. mysql

​ Mysql 作为互联网中非常热门的数据库,其底层的存储引擎和数据检索引擎的设计非常重要,尤其是 Mysql 数据的存储形式以及索引的设计,决定了 Mysql 整体的数据检索性能。

1.1 mysql数据结构

一个国外的数据结构在线演示网站

https://www.cs.usfca.edu/~galles/visualization/Algorithms.html

1.1.1 哈希算法(hash)

哈希也叫散列算法,就是把任意值(key)通过哈希函数变换为固定长度的 key 地址,通过这个地址进行具体数据的数据结构。


假如我们需要检索 name="John Smith" 的数据,SQL 语法是:

select * from user where name = 'John Smith';

哈希算法首先计算存储 name = 'John Smith' 的数据的物理地址 addr=4231,而 4231 映射的物理地址是 0x77,通过该独立地址可以找到对应 user_name='John Smith'这个数据。这就是哈希算法快速检索数据的计算过程。

但是哈希算法有个数据碰撞的问题,也就是哈希函数可能对不同的 key 会计算出同一个结果,比如 hash(7)可能跟 hash(199)计算出来的结果一样,也就是不同的 key 映射到同一个结果了,这就是碰撞问题。解决碰撞问题的一个常见处理方式就是链地址法,即用链表把碰撞的数据接连起来。计算哈希值之后,还需要检查该哈希值是否存在碰撞数据链表,有则一直遍历到链表尾,直达找到真正的 key 对应的数据为止。

从算法时间复杂度分析来看,哈希算法时间复杂度为 O(1),使用哈希算法实现的索引虽然可以做到快速检索数据,但是没办法做数据高效范围查找,因此哈希索引是不适合作为 Mysql 的底层索引的数据结构。

1.1.2 二叉查找树(BST)

二叉查找树是一种支持数据快速查找的数据结构,如图下所示:


二叉查找树的时间复杂度是 O(lgn),比如针对上面这个二叉树结构,我们需要计算比较 3 次就可以检索到 id=7 的数据,相对于直接遍历查询省了一半的时间,从检索效率上看来是能做到高速检索的。此外二叉树的结构能不能解决哈希索引不能提供的范围查找功能呢?

答案是可以的。观察上面的图,二叉树的叶子节点都是按序排列的,从左到右依次升序排列,如果我们需要找 id>5 的数据,那我们取出节点为 6 的节点以及其右子树就可以了,范围查找也算是比较容易实现。

但是普通的二叉查找树有个致命缺点:极端情况下会退化为线性链表,二分查找也会退化为遍历查找,时间复杂退化为 O(N),检索性能急剧下降。比如以下这个情况,二叉树已经极度不平衡了,已经退化为链表了,检索速度大大降低。此时检索 id=7 的数据的所需要计算的次数已经变为 7 了。


在数据库中,数据的自增是一个很常见的形式,比如一个表的主键是 id,而主键一般默认都是自增的,如果采取二叉树这种数据结构作为索引,那上面介绍到的不平衡状态导致的线性查找的问题必然出现。因此,简单的二叉查找树存在不平衡导致的检索性能降低的问题,是不能直接用于实现 Mysql 底层索引的。

1.1.3 AVL 树和红黑树

二叉查找树存在不平衡问题,因此学者提出通过树节点的自动旋转和调整,让二叉树始终保持基本平衡的状态,就能保持二叉查找树的最佳查找性能了。基于这种思路的自调整平衡状态的二叉树有 AVL 树和红黑树。

首先简单介绍红黑树,这是一颗会自动调整树形态的树结构,比如当二叉树处于一个不平衡状态时,红黑树就会自动左旋右旋节点以及节点变色,调整树的形态,使其保持基本的平衡状态(时间复杂度为 O(logn)),也就保证了查找效率不会明显减低。比如从 1 到 7 升序插入数据节点,如果是普通的二叉查找树则会退化成链表,但是红黑树则会不断调整树的形态,使其保持基本平衡状态,如下图所示。下面这个红黑树下查找 id=7 的所要比较的节点数为 4,依然保持二叉树不错的查找效率。

红黑树拥有不错的平均查找效率,也不存在极端的 O(n)情况,那红黑树作为 Mysql 底层索引实现是否可以呢?其实红黑树也存在一些问题,观察下面这个例子。

红黑树顺序插入 1~7 个节点,查找 id=7 时需要计算的节点数为 4。


红黑树顺序插入 1~16 个节点,查找 id=16 需要比较的节点数为 6 次。观察一下这个树的形态,是不是当数据是顺序插入时,树的形态一直处于“右倾”的趋势呢?从根本上上看,红黑树并没有完全解决二叉查找树虽然这个“右倾”趋势远没有二叉查找树退化为线性链表那么夸张,但是数据库中的基本主键自增操作,主键一般都是数百万数千万的,如果红黑树存在这种问题,对于查找性能而言也是巨大的消耗,我们数据库不可能忍受这种无意义的等待的。


现在考虑另一种更为严格的自平衡二叉树 AVL 树。因为 AVL 树是个绝对平衡的二叉树,因此他在调整二叉树的形态上消耗的性能会更多。

AVL 树顺序插入 1~7 个节点,查找 id=7 所要比较节点的次数为 3。

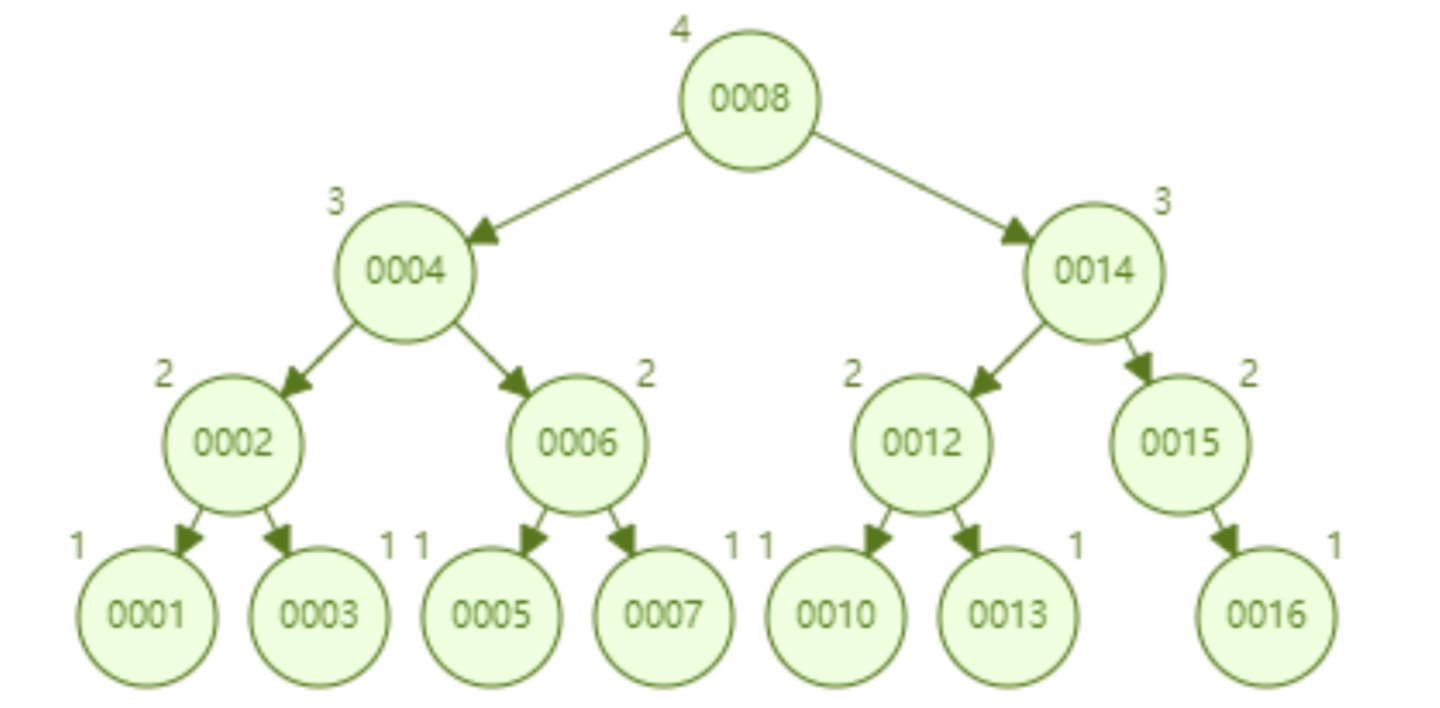

AVL 树顺序插入 1~16 个节点,查找 id=16 需要比较的节点数为 4。从查找效率而言,AVL 树查找的速度要高于红黑树的查找效率(AVL 树是 4 次比较,红黑树是 6 次比较)。从树的形态看来,AVL 树不存在红黑树的“右倾”问题。也就是说,大量的顺序插入不会导致查询性能的降低,这从根本上解决了红黑树的问题。


总结一下 AVL 树的优点:

  1. 不错的查找性能(O(logn)),不存在极端的低效查找的情况。
  2. 可以实现范围查找、数据排序。

看起来 AVL 树作为数据查找的数据结构确实很不错,但是 AVL 树并不适合做 Mysql 数据库的索引数据结构,因为考虑一下这个问题:

数据库查询数据的瓶颈在于磁盘 IO,如果使用的是 AVL 树,我们每一个树节点只存储了一个数据,我们一次磁盘 IO 只能取出来一个节点上的数据加载到内存里,那比如查询 id=7 这个数据我们就要进行磁盘 IO 三次,这是多么消耗时间的。所以我们设计数据库索引时需要首先考虑怎么尽可能减少磁盘 IO 的次数。

磁盘 IO 有个有个特点,就是从磁盘读取 1B 数据和 1KB 数据所消耗的时间是基本一样的,我们就可以根据这个思路,我们可以在一个树节点上尽可能多地存储数据,一次磁盘 IO 就多加载点数据到内存,这就是 B 树,B+树的的设计原理了。

1.1.4 B 树

下面这个 B 树,每个节点限制最多存储两个 key,一个节点如果超过两个 key 就会自动分裂。比如下面这个存储了 7 个数据 B 树,只需要查询两个节点就可以知道 id=7 这数据的具体位置,也就是两次磁盘 IO 就可以查询到指定数据,优于 AVL 树。


下面是一个存储了 16 个数据的 B 树,同样每个节点最多存储 2 个 key,查询 id=16 这个数据需要查询比较 4 个节点,也就是经过 4 次磁盘 IO。看起来查询性能与 AVL 树一样。


但是考虑到磁盘 IO 读一个数据和读 100 个数据消耗的时间基本一致,那我们的优化思路就可以改为:尽可能在一次磁盘 IO 中多读一点数据到内存。这个直接反映到树的结构就是,每个节点能存储的 key 可以适当增加。

当我们把单个节点限制的 key 个数设置为 6 之后,一个存储了 7 个数据的 B 树,查询 id=7 这个数据所要进行的磁盘 IO 为 2 次。


一个存储了 16 个数据的 B 树,查询 id=7 这个数据所要进行的磁盘 IO 为 2 次。相对于 AVL 树而言磁盘 IO 次数降低为一半。


所以数据库索引数据结构的选型而言,B 树是一个很不错的选择。总结来说,B 树用作数据库索引有以下优点:

  1. 优秀检索速度,时间复杂度:B 树的查找性能等于 O(h*logn),其中 h 为树高,n 为每个节点关键词的个数;

  2. 尽可能少的磁盘 IO,加快了检索速度;

  3. 可以支持范围查找。

1.1.5 B+树

B 树和 B+树有什么不同呢?

第一,B 树一个节点里存的是数据,而 B+树存储的是索引(地址),所以 B 树里一个节点存不了很多个数据,但是 B+树一个节点能存很多索引,B+树叶子节点存所有的数据。

第二,B+树的叶子节点是数据阶段用了一个链表串联起来,便于范围查找。


通过 B 树和 B+树的对比我们看出,B+树节点存储的是索引,在单个节点存储容量有限的情况下,单节点也能存储大量索引,使得整个 B+树高度降低,减少了磁盘 IO。其次,B+树的叶子节点是真正数据存储的地方,叶子节点用了链表连接起来,这个链表本身就是有序的,在数据范围查找时,更具备效率。因此 Mysql 的索引用的就是 B+树,B+树在查找效率、范围查找中都有着非常不错的性能。

1.1.6 MySQL各大存储引擎

  • InnoDB
  • MyIsam
  • Memory(也叫HEAP)堆内存嘛
  • Mrg_Myisam:(分表的一种方式–水平分表)
  • Blackhole(黑洞引擎)

1.1.7 Innodb 索引结构

innoDB有两大类索引:

  • 聚集索引(clustered index)
  • 普通索引(secondary index)

InnoDB聚集索引的叶子节点存储行记录,因此, InnoDB必须要有,且只有一个聚集索引:

(1)如果表定义了PK,则PK就是聚集索引

(2)如果表没有定义PK,则第一个not NULL unique列是聚集索引

(3)否则,InnoDB会创建一个隐藏的row-id作为聚集索引

InnoDB普通索引的叶子节点存储主键值。

假设如下表:

t(id PK, name KEY, sex, flag);

PS:id是聚集索引,name是普通索引。

表中有四条记录:

  • 1, shenjian, m, A

  • 3, zhangsan, m, A

  • 5, lisi, m, A

  • 9, wangwu, f, B


两个B+树索引分别如上图:

(1)id为PK,聚集索引,叶子节点存储行记录;

(2)name为KEY,普通索引,叶子节点存储PK值,即id;

既然从普通索引无法直接定位行记录,那就需要扫码两遍索引树。

例如:

select * from t where name='lisi';
WX202202061

粉红色路径,需要扫码两遍索引树:

(1)先通过普通索引定位到主键值id=5;

(2)在通过聚集索引定位到行记录;

这就是所谓的回表查询,先定位主键值,再定位行记录,它的性能较扫一遍索引树更低。

1.1.8 联合索引(复合索引)

mysql在使用联合索引的时候,会遵循最左匹配原则。

当创建(col1,col2,col3)联合索引时,相当于创建了(col1)、(clo1,clo2)、(col1,col2,col3)索引,想要索引生效,只能使用col1和col1,col2和col1,col2,col3三种组合;当然,col1,col3组合也可以,但实际上只用到了col1的索引,col3并没有用到!

当查询的字段在索引中都有的时候,能够触发索引覆盖,此时就不会回表,explain的输出结果Extra字段为Using index。

1.2 explain

使用EXPLAIN关键字可以模拟优化器执行SQL查询语句,从而知道MySQL是如何处理你的SQL语句的。分析你的查询语句或是表结构的性能瓶颈。

explain 中的列

id | select_type | table |partitions| type | possible_keys | key | key_len | ref | rows | filtered|Extra

1.2.1 id列

id列的编号是 select 的序列号,有几个 select 就有几个id,并且id的顺序是按 select 出现的顺序增长的。MySQL将 select 查询分为简单查询和复杂查询。复杂查询分为三类:简单子查询、派生表(from语句中的子查询)、union 查询。

1)简单子查询

mysql> explain select (select 1 from actor limit 1) from film;
+----+-------------+-------+-------+---------------+----------+---------+------+------+-------------+
| id | select_type | table | type  | possible_keys | key      | key_len | ref  | rows | Extra       |
+----+-------------+-------+-------+---------------+----------+---------+------+------+-------------+
|  1 | PRIMARY     | film  | index | NULL          | idx_name | 32      | NULL |    1 | Using index |
|  2 | SUBQUERY    | actor | index | NULL          | PRIMARY  | 4       | NULL |    2 | Using index |
+----+-------------+-------+-------+---------------+----------+---------+------+------+-------------+

2)from子句中的子查询

mysql> explain select id from (select id from film) as der;
+----+-------------+------------+-------+---------------+----------+---------+------+------+-------------+
| id | select_type | table      | type  | possible_keys | key      | key_len | ref  | rows | Extra       |
+----+-------------+------------+-------+---------------+----------+---------+------+------+-------------+
|  1 | PRIMARY     | <derived2> | ALL   | NULL          | NULL     | NULL    | NULL |    2 | NULL        |
|  2 | DERIVED     | film       | index | NULL          | idx_name | 32      | NULL |    1 | Using index |
+----+-------------+------------+-------+---------------+----------+---------+------+------+-------------+

这个查询执行时有个临时表别名为der,外部 select 查询引用了这个临时表

3)union查询

mysql> explain select 1 union select 1;
+----+--------------+------------+------+---------------+------+---------+------+------+-----------------+
| id | select_type  | table      | type | possible_keys | key  | key_len | ref  | rows | Extra           |
+----+--------------+------------+------+---------------+------+---------+------+------+-----------------+
|  1 | PRIMARY      | NULL       | NULL | NULL          | NULL | NULL    | NULL | NULL | No tables used  |
|  2 | UNION        | NULL       | NULL | NULL          | NULL | NULL    | NULL | NULL | No tables used  |
| NULL | UNION RESULT | <union1,2> | ALL  | NULL          | NULL | NULL    | NULL | NULL | Using temporary |
+----+--------------+------------+------+---------------+------+---------+------+------+-----------------+

union结果总是放在一个匿名临时表中,临时表不在SQL总出现,因此它的id是NULL。

1.2.2 select_type列

select_type 表示对应行是是简单还是复杂的查询,如果是复杂的查询,又是上述三种复杂查询中的哪一种。

1)simple:简单查询。查询不包含子查询和union

2)primary:复杂查询中最外层的 select

3)subquery:包含在 select 中的子查询(不在 from 子句中)

4)derived:包含在 from 子句中的子查询。MySQL会将结果存放在一个临时表中,也称为派生表(derived的英文含义)

用这个例子来了解 primary、subquery 和 derived 类型

mysql> explain select (select 1 from actor where id = 1) from (select * from film where id = 1) der;
+----+-------------+------------+--------+---------------+---------+---------+-------+------+-------------+
| id | select_type | table      | type   | possible_keys | key     | key_len | ref   | rows | Extra       |
+----+-------------+------------+--------+---------------+---------+---------+-------+------+-------------+
|  1 | PRIMARY     | <derived3> | system | NULL          | NULL    | NULL    | NULL  |    1 | NULL        |
|  3 | DERIVED     | film       | const  | PRIMARY       | PRIMARY | 4       | const |    1 | NULL        |
|  2 | SUBQUERY    | actor      | const  | PRIMARY       | PRIMARY | 4       | const |    1 | Using index |
+----+-------------+------------+--------+---------------+---------+---------+-------+------+-------------+

5)union:在 union 中的第二个和随后的 select

6)union result:从 union 临时表检索结果的 select

用这个例子来了解 union 和 union result 类型:

mysql> explain select 1 union select 1;
+----+--------------+------------+------+---------------+------+---------+------+------+-----------------+
| id | select_type  | table      | type | possible_keys | key  | key_len | ref  | rows | Extra           |
+----+--------------+------------+------+---------------+------+---------+------+------+-----------------+
|  1 | PRIMARY      | NULL       | NULL | NULL          | NULL | NULL    | NULL | NULL | No tables used  |
|  2 | UNION        | NULL       | NULL | NULL          | NULL | NULL    | NULL | NULL | No tables used  |
| NULL | UNION RESULT | <union1,2> | ALL  | NULL          | NULL | NULL    | NULL | NULL | Using temporary |
+----+--------------+------------+------+---------------+------+---------+------+------+-----------------+


1.2.3 table列

这一列表示 explain 的一行正在访问哪个表。

当 from 子句中有子查询时,table列是 格式,表示当前查询依赖 id=N 的查询,于是先执行 id=N 的查询。

当有 union 时,UNION RESULT 的 table 列的值为 <union1,2>,1和2表示参与 union 的 select 行id。

1.2.4 partitions列(5.7前 explain extended)

指分区信息。数据库优化有分库、分表、分区;这里的分区值表的分区信息。

1.2.5 type列

这一列表示关联类型或访问类型,即MySQL决定如何查找表中的行。

依次从最优到最差分别为:system > const > eq_ref > ref > fulltext > ref_or_null > index_merge > unique_subquery > index_subquery > range > index > ALL

建议要优化到 ref级别

NULL:mysql能够在优化阶段分解查询语句,在执行阶段用不着再访问表或索引。

例如:在索引列中选取最小值,可以单独查找索引来完成,不需要在执行时访问表

mysql> explain select min(id) from film;
+----+-------------+-------+------+---------------+------+---------+------+------+------------------------------+
| id | select_type | table | type | possible_keys | key  | key_len | ref  | rows | Extra                        |
+----+-------------+-------+------+---------------+------+---------+------+------+------------------------------+
|  1 | SIMPLE      | NULL  | NULL | NULL          | NULL | NULL    | NULL | NULL | Select tables optimized away |
+----+-------------+-------+------+---------------+------+---------+------+------+------------------------------+

const, system:mysql能对查询的某部分进行优化并将其转化成一个常量(可以看show warnings 的结果)。用于 primary key 或 unique key 的所有列与常数比较时,所以表最多有一个匹配行,读取1次,速度比较快。

mysql> explain extended select * from (select * from film where id = 1) tmp;
+----+-------------+------------+--------+---------------+---------+---------+-------+------+----------+-------+
| id | select_type | table      | type   | possible_keys | key     | key_len | ref   | rows | filtered | Extra |
+----+-------------+------------+--------+---------------+---------+---------+-------+------+----------+-------+
|  1 | PRIMARY     | <derived2> | system | NULL          | NULL    | NULL    | NULL  |    1 |   100.00 | NULL  |
|  2 | DERIVED     | film       | const  | PRIMARY       | PRIMARY | 4       | const |    1 |   100.00 | NULL  |
+----+-------------+------------+--------+---------------+---------+---------+-------+------+----------+-------+

mysql> show warnings;
+-------+------+---------------------------------------------------------------+
| Level | Code | Message                                                       |
+-------+------+---------------------------------------------------------------+
| Note  | 1003 | /* select#1 */ select '1' AS `id`,'film1' AS `name` from dual |
+-------+------+---------------------------------------------------------------+

eq_ref:primary key 或 unique key 索引的所有部分被连接使用 ,最多只会返回一条符合条件的记录。这可能是在 const 之外最好的联接类型了,简单的 select 查询不会出现这种 type。

mysql> explain select * from film_actor left join film on film_actor.film_id = film.id;
+----+-------------+------------+--------+---------------+-------------------+---------+-------------------------+------+-------------+
| id | select_type | table      | type   | possible_keys | key               | key_len | ref                     | rows | Extra       |
+----+-------------+------------+--------+---------------+-------------------+---------+-------------------------+------+-------------+
|  1 | SIMPLE      | film_actor | index  | NULL          | idx_film_actor_id | 8       | NULL                    |    3 | Using index |
|  1 | SIMPLE      | film       | eq_ref | PRIMARY       | PRIMARY           | 4       | test.film_actor.film_id |    1 | NULL        |
+----+-------------+------------+--------+---------------+-------------------+---------+-------------------------+------+-------------+


ref:相比 eq_ref,不使用唯一索引,而是使用普通索引或者唯一性索引的部分前缀,索引要和某个值相比较,可能会找到多个符合条件的行。

1. 简单 select 查询,name是普通索引(非唯一索引)
mysql> explain select * from film where name = "film1";
+----+-------------+-------+------+---------------+----------+---------+-------+------+--------------------------+
| id | select_type | table | type | possible_keys | key      | key_len | ref   | rows | Extra                    |
+----+-------------+-------+------+---------------+----------+---------+-------+------+--------------------------+
|  1 | SIMPLE      | film  | ref  | idx_name      | idx_name | 33      | const |    1 | Using where; Using index |
+----+-------------+-------+------+---------------+----------+---------+-------+------+--------------------------+

2.关联表查询,idx_film_actor_id是film_id和actor_id的联合索引,这里使用到了film_actor的左边前缀film_id部分。
mysql> explain select * from film left join film_actor on film.id = film_actor.film_id;
+----+-------------+------------+-------+-------------------+-------------------+---------+--------------+------+-------------+
| id | select_type | table      | type  | possible_keys     | key               | key_len | ref          | rows | Extra       |
+----+-------------+------------+-------+-------------------+-------------------+---------+--------------+------+-------------+
|  1 | SIMPLE      | film       | index | NULL              | idx_name          | 33      | NULL         |    3 | Using index |
|  1 | SIMPLE      | film_actor | ref   | idx_film_actor_id | idx_film_actor_id | 4       | test.film.id |    1 | Using index |
+----+-------------+------------+-------+-------------------+-------------------+---------+--------------+------+-------------+

ref_or_null:类似ref,但是可以搜索值为NULL的行。

mysql> explain select * from film where name = "film1" or name is null;
+----+-------------+-------+-------------+---------------+----------+---------+-------+------+--------------------------+
| id | select_type | table | type        | possible_keys | key      | key_len | ref   | rows | Extra                    |
+----+-------------+-------+-------------+---------------+----------+---------+-------+------+--------------------------+
|  1 | SIMPLE      | film  | ref_or_null | idx_name      | idx_name | 33      | const |    2 | Using where; Using index |
+----+-------------+-------+-------------+---------------+----------+---------+-------+------+--------------------------+

index_merge:表示使用了索引合并的优化方法。

例如下表:id是主键,tenant_id是普通索引。or 的时候没有用 primary key,而是使用了 primary key(id) 和 tenant_id 索引

mysql> explain select * from role where id = 11011 or tenant_id = 8888;
+----+-------------+-------+-------------+-----------------------+-----------------------+---------+------+------+-------------------------------------------------+
| id | select_type | table | type        | possible_keys         | key                   | key_len | ref  | rows | Extra                                           |
+----+-------------+-------+-------------+-----------------------+-----------------------+---------+------+------+-------------------------------------------------+
|  1 | SIMPLE      | role  | index_merge | PRIMARY,idx_tenant_id | PRIMARY,idx_tenant_id | 4,4     | NULL |  134 | Using union(PRIMARY,idx_tenant_id); Using where |
+----+-------------+-------+-------------+-----------------------+-----------------------+---------+------+------+-------------------------------------------------+

range:范围扫描通常出现在 in(), between ,> ,<, >= 等操作中。使用一个索引来检索给定范围的行。

mysql> explain select * from actor where id > 1;
+----+-------------+-------+-------+---------------+---------+---------+------+------+-------------+
| id | select_type | table | type  | possible_keys | key     | key_len | ref  | rows | Extra       |
+----+-------------+-------+-------+---------------+---------+---------+------+------+-------------+
|  1 | SIMPLE      | actor | range | PRIMARY       | PRIMARY | 4       | NULL |    2 | Using where |
+----+-------------+-------+-------+---------------+---------+---------+------+------+-------------+

index:和ALL一样,不同就是mysql只需扫描索引树,这通常比ALL快一些。

mysql> explain select count(*) from film;
+----+-------------+-------+-------+---------------+----------+---------+------+------+-------------+
| id | select_type | table | type  | possible_keys | key      | key_len | ref  | rows | Extra       |
+----+-------------+-------+-------+---------------+----------+---------+------+------+-------------+
|  1 | SIMPLE      | film  | index | NULL          | idx_name | 33      | NULL |    3 | Using index |
+----+-------------+-------+-------+---------------+----------+---------+------+------+-------------+

ALL:即全表扫描,意味着mysql需要从头到尾去查找所需要的行。通常情况下这需要增加索引来进行优化了

mysql> explain select * from actor;
+----+-------------+-------+------+---------------+------+---------+------+------+-------+
| id | select_type | table | type | possible_keys | key  | key_len | ref  | rows | Extra |
+----+-------------+-------+------+---------------+------+---------+------+------+-------+
|  1 | SIMPLE      | actor | ALL  | NULL          | NULL | NULL    | NULL |    2 | NULL  |
+----+-------------+-------+------+---------------+------+---------+------+------+-------+

1.2.6 possible_keys列

这一列显示查询可能使用哪些索引来查找。

explain 时可能出现 possible_keys 有列,而 key 显示 NULL 的情况,这种情况是因为表中数据不多,mysql认为索引对此查询帮助不大,选择了全表查询。

如果该列是NULL,则没有相关的索引。

1.2.7 key列

这一列显示mysql实际采用哪个索引来优化对该表的访问。
如果没有使用索引,则该列是 NULL。如果想强制mysql使用或忽视possible_keys列中的索引,在查询中使用 force index、ignore index。

1.2.8 key_len列

这一列显示了mysql在索引里使用的字节数,通过这个值可以算出具体使用了索引中的哪些列。

举例来说,film_actor的联合索引 idx_film_actor_id 由 film_id 和 actor_id 两个int列组成,并且每个int是4字节。通过结果中的key_len=4可推断出查询使用了第一个列:film_id列来执行索引查找。

mysql> explain select * from film_actor where film_id = 2;
+----+-------------+------------+------+-------------------+-------------------+---------+-------+------+-------------+
| id | select_type | table      | type | possible_keys     | key               | key_len | ref   | rows | Extra       |
+----+-------------+------------+------+-------------------+-------------------+---------+-------+------+-------------+
|  1 | SIMPLE      | film_actor | ref  | idx_film_actor_id | idx_film_actor_id | 4       | const |    1 | Using index |
+----+-------------+------------+------+-------------------+-------------------+---------+-------+------+-------------+

key_len计算规则如下:

  • 字符串

    • char(n):n字节长度
    • varchar(n):2字节存储字符串长度,如果是utf-8,则长度 3n + 2
  • 数值类型

    • tinyint:1字节
    • smallint:2字节
    • int:4字节
    • bigint:8字节
  • 时间类型

    • date:3字节
    • timestamp:4字节
    • datetime:8字节
  • 如果字段允许为 NULL,需要1字节记录是否为 NULL

索引最大长度是768字节,当字符串过长时,mysql会做一个类似左前缀索引的处理,将前半部分的字符提取出来做索引。

1.2.9 ref列

这一列显示了在key列记录的索引中,表查找值所用到的列或常量,常见的有:const(常量),func,NULL,字段名(例:film.id)

1.2.10 rows列

这一列是mysql估计要读取并检测的行数,注意这个不是结果集里的行数。

1.2.11 filtered列(5.7前explain extended)

返回的结果行树占需要读取行树的比例。Filtered列的值越大越好,Filtered列的值依赖于统计信息。

1.2.12 extra列

using index

这一列展示的是额外信息。常见的重要值如下:
distinct: 一旦mysql找到了与行相联合匹配的行,就不再搜索了

mysql> explain select distinct name from film left join film_actor on film.id = film_actor.film_id;
+----+-------------+------------+-------+-------------------+-------------------+---------+--------------+------+------------------------------+
| id | select_type | table      | type  | possible_keys     | key               | key_len | ref          | rows | Extra                        |
+----+-------------+------------+-------+-------------------+-------------------+---------+--------------+------+------------------------------+
|  1 | SIMPLE      | film       | index | idx_name          | idx_name          | 33      | NULL         |    3 | Using index; Using temporary |
|  1 | SIMPLE      | film_actor | ref   | idx_film_actor_id | idx_film_actor_id | 4       | test.film.id |    1 | Using index; Distinct        |
+----+-------------+------------+-------+-------------------+-------------------+---------+--------------+------+------------------------------+

Using index:这发生在对表的请求列都是同一索引的部分的时候,返回的列数据只使用了索引中的信息(覆盖索引),而没有再去访问表中的行记录。是性能高的表现

mysql> explain select id from film order by id;
+----+-------------+-------+-------+---------------+---------+---------+------+------+-------------+
| id | select_type | table | type  | possible_keys | key     | key_len | ref  | rows | Extra       |
+----+-------------+-------+-------+---------------+---------+---------+------+------+-------------+
|  1 | SIMPLE      | film  | index | NULL          | PRIMARY | 4       | NULL |    3 | Using index |
+----+-------------+-------+-------+---------------+---------+---------+------+------+-------------+

Using where:mysql服务器将在存储引擎检索行后再进行过滤。就是先读取整行数据,再按 where 条件进行检查,符合就留下,不符合就丢弃。

mysql> explain select * from film where id > 1;
+----+-------------+-------+-------+---------------+----------+---------+------+------+--------------------------+
| id | select_type | table | type  | possible_keys | key      | key_len | ref  | rows | Extra                    |
+----+-------------+-------+-------+---------------+----------+---------+------+------+--------------------------+
|  1 | SIMPLE      | film  | index | PRIMARY       | idx_name | 33      | NULL |    3 | Using where; Using index |
+----+-------------+-------+-------+---------------+----------+---------+------+------+--------------------------+

Using temporary:mysql需要创建一张临时表来处理查询。出现这种情况一般是要进行优化的,首先是想到用索引来优化。

1. actor.name没有索引,此时创建了张临时表来distinct
mysql> explain select distinct name from actor;
+----+-------------+-------+------+---------------+------+---------+------+------+-----------------+
| id | select_type | table | type | possible_keys | key  | key_len | ref  | rows | Extra           |
+----+-------------+-------+------+---------------+------+---------+------+------+-----------------+
|  1 | SIMPLE      | actor | ALL  | NULL          | NULL | NULL    | NULL |    2 | Using temporary |
+----+-------------+-------+------+---------------+------+---------+------+------+-----------------+

2. film.name建立了idx_name索引,此时查询时extra是using index,没有用临时表
mysql> explain select distinct name from film;
+----+-------------+-------+-------+---------------+----------+---------+------+------+-------------+
| id | select_type | table | type  | possible_keys | key      | key_len | ref  | rows | Extra       |
+----+-------------+-------+-------+---------------+----------+---------+------+------+-------------+
|  1 | SIMPLE      | film  | index | idx_name      | idx_name | 33      | NULL |    3 | Using index |
+----+-------------+-------+-------+---------------+----------+---------+------+------+-------------+

Using filesort:mysql 会对结果使用一个外部索引排序,而不是按索引次序从表里读取行。此时mysql会根据联接类型浏览所有符合条件的记录,并保存排序关键字和行指针,然后排序关键字并按顺序检索行信息。这种情况下一般也是要考虑使用索引来优化的。

1. actor.name未创建索引,会浏览actor整个表,保存排序关键字name和对应的id,然后排序name并检索行记录
mysql> explain select * from actor order by name;
+----+-------------+-------+------+---------------+------+---------+------+------+----------------+
| id | select_type | table | type | possible_keys | key  | key_len | ref  | rows | Extra          |
+----+-------------+-------+------+---------------+------+---------+------+------+----------------+
|  1 | SIMPLE      | actor | ALL  | NULL          | NULL | NULL    | NULL |    2 | Using filesort |
+----+-------------+-------+------+---------------+------+---------+------+------+----------------+

2. film.name建立了idx_name索引,此时查询时extra是using index
mysql> explain select * from film order by name;
+----+-------------+-------+-------+---------------+----------+---------+------+------+-------------+
| id | select_type | table | type  | possible_keys | key      | key_len | ref  | rows | Extra       |
+----+-------------+-------+-------+---------------+----------+---------+------+------+-------------+
|  1 | SIMPLE      | film  | index | NULL          | idx_name | 33      | NULL |    3 | Using index |
+----+-------------+-------+-------+---------------+----------+---------+------+------+-------------+


1.3 执行计划

对某个查询执行 explain (5.7前为 explain extended)后,再执行 show warnings,就可以看到重构出的查询,但是显示的并不一定是能直接执行的语句
